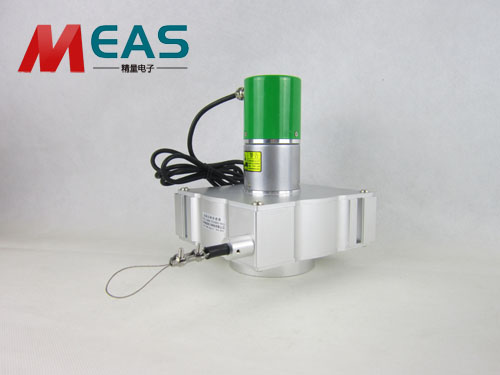

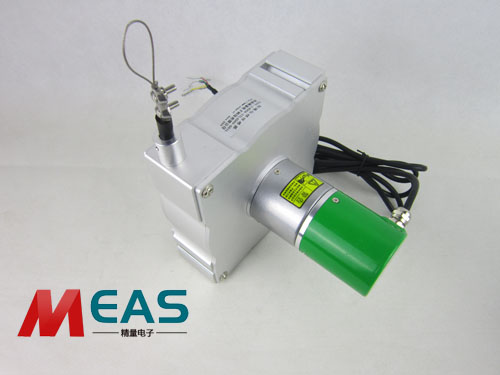

1、拉绳位移传感器的电压及电流信号可采用三线制接线方法，电源正端用一条导线，信号输出正端用一条导线，电源负端与信号负端共用一条导线。
2、拉绳位移传感器的电压及电流信号也可采用四线制接线方法。由于4-20mA DC（1-5V DC）信号制的普及和应用，在控制系统应用中为了便于连接，需要要求信号的统一，为此要求一些测控仪表能采用输出为4-20mA DC信号，但是由于其转换电路复杂、功耗大等原因，难于全部满足两线制变送器设计的条件，就只能采用外接电源的四线制接法。四线制位移传感器两根导线负责电源供电，另外两根导线负责信号传输。
综上所述就是拉绳传感器应根据PLC可编程逻辑控制器A/D转换�？榻酉叨丝谘≡窠酉叻椒�。需要说明的是三线制和四线制变送器输出的4-20mA DC信号，由于其输出电路原理、结构与两线制的是不一样的，因此在应用中其输出负端能否和24V电源的负端相接，能否共地，这是需要考虑的。必要时可采取隔离措施，以便和其它仪表、元器件共电、共地，避免附加干扰的产生。
|
