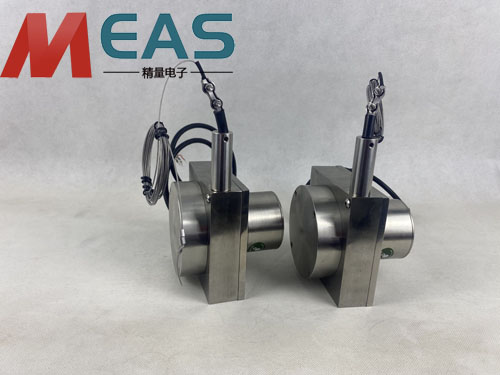

拉绳位移传感器的增量型共有8条线，另有一根屏蔽线，说明书上都有明显标注，尤其是输入电源切不可错接，电源线和信号线是不可错节的。如果电源线接错的话，会造成烧毁内部线路板的情况。增量型的拉绳编码器有分辨率的差异，使用编码器的线性决定了它的分辨率，脉冲数越高，分辨率越高；这是选型的重要依据之一。
拉绳位移传感器的增量型通常有三路信号输出（差分有六路信号）：A,B和Z，一般采用TTL电平，A脉冲在前，B脉冲在后，A,B脉冲相差90度，每圈发出一个Z脉冲，可作为参考机械零位。使用PLC采集数据，可选用高速计数�？�；使用工控机采集数据，可选用高速计数板卡；使用单片机采集数据，建议选用带光电耦合器的输入端口。
|
