一、技术特点：

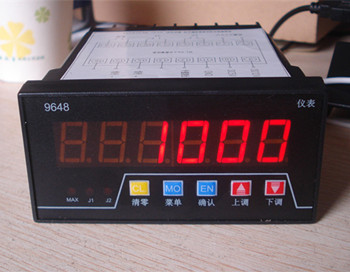

1、 ZB9648显示仪是一个六位显示的位置、控制、显示模块。可广范应用于工业控制领域。
2、 国际通用的96×48×115mm标准机箱，六位0.56英寸数码管显示。
3、 输入A和输入B构成双输入端，可识别相位为90度的脉冲编码器信号。
4、 可输入单路开关信号（脉冲）用于计数（单向）或测速。
5、 设有外部清零端子，可由外部开关控制清零。
6、 设定两个控制值，两路继电器输出，可用于控制或报警。
7、 可选3种继电器输出方式。
8、 可设定自动延时复位时间，实现自动延时复位功能。
9、 峰值显示功能。
10、 参数设定密码�；すδ�。
11、 当前计数值、设定值掉电不丢失。
12、 可设定倍率，确定输入脉冲与显示值之间的比例关系。
13、 外接传感器：角、线位移光栅传感器，给传感器提供5V(100mA)、12V(100mA)供电。其它电压可定制。
14、 接近开关或霍尔开关，可对其脉冲进行计数或测速，只接于A相端子。
15、 计数倍率：单倍频、双倍频、四倍频可选
16、 线性修正功能：可设定9个插值基点，从而实现线性差补功能。 17、 具有485通讯功能。通讯波特率为19200bps，0.5秒主动发送一次显示值（功能定制）。
二、 技术参数：
1、 供电电压：AC220V 50Hz
2、 输入阻抗：5K
3、 脉冲频率：≤500K
4、 倍率范围：0.000~999.999
5、 显示范围：-199999~999999
6、 脉冲电平：低电平：-50V~0.5V 高电平：3.5~50V
7、 脉冲宽度：最小2us
8、 触点容量：AC220V 3A DC24V 3A
9、 安装方式：卡入式
10、 开孔尺寸：92×43. 5mm
11、 环境温度：-10℃~50℃
|
