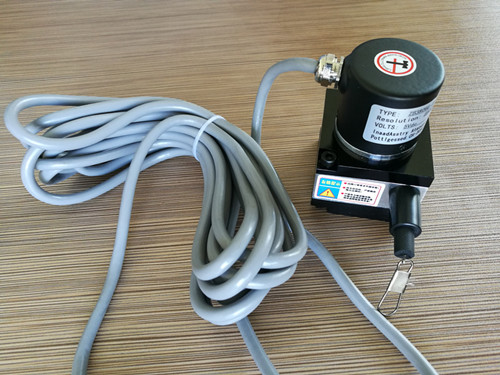

精量电子拉绳电子尺位移传感器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上，此轮毂与一个由济南精量研制的精密旋转编码器连接在一起，被测目标的位置变化使钢绳的直线运动转换成轮毂的角度运动。从而被角度传感元件（编码器或超高精度电位器）检测到并转换成标准的电信号输出。
精量公司生产的电子尺位移传感器产品根据不同行业的要求，大测量范围可达到20,000mm,综合精度可达到0.05%F.S，防护等级高到IP67，可输出各种标准形式的模拟与数字信号，与绝大部分的测量和控制装置兼容，确保工业与科学研究应用中的测量和自动控制准确无误。
接线图：
白：Vcc 黑：0V 红：A 绿：B 黄：Z 粉：A- 蓝：B- 橙:Z- 屏蔽：G

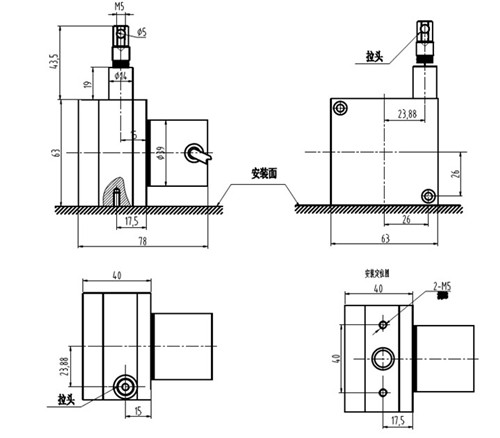

安装尺寸（单位：mm）
安装注意事项
l、请确认在电源关闭的状态下进行接线
2、注意错误接线可能会损坏传感器
3、请勿与高压线或者电源线一起或在同一电线管内运行线路，信号请用专用屏蔽电缆传输，避免干扰
4、请确认电源电压在额定范围内变化
5、电源接通后的短时间内（50ms）请勿使用
6、如果在该产品附近使用产生电磁干扰的设备（开关调节器、高频器、转换发动机等）请做好设备的机架接地端子稳妥接地同时做好传感器信号传输的屏蔽工作。
7、拉线传感器属于精密仪器请勿敲击，保证设备和钢丝绳清洁，延长使用寿命；
8、要保护好钢丝绳不受外力损伤。
9、安装时要使拉线垂直拉出，不能让线摩擦出线口
10、若使用于环境恶劣或特殊场合，请自行加装�；せ挂部捎胛夜玖刀ㄖ撇贰�
11、若使用非直线运动的机构，请自行设计转向机构或选购我公司拉线位移传感器附件机构；
12、 注意拉线与出线口的垂直，亦即尽量使钢丝绳垂直于出线口抽出，保持最小角度（≤30）以确保量测精度及钢索之寿命；
特别提醒
1、拉线头拉出后请不要松开，这样会造成传感器损坏；
2、拉线时请勿超出线总长。
主要技术参数
1、型号 JL100-P1000-001L
2、检测方式 增量编码器型
3、钢丝绳 0.6mm进口涂塑钢丝绳
4、拉线速度 600mm/s�。∕AX）
5、测量行程 0-1000mm
6、分辨率 0.01mm/p（轮毂周长100÷脉冲数2500÷4）
7、使用温度 -25℃～+85℃
8、信号输出 增量型脉冲信号
9、输出特性 无
10、防护等级为IP56
服务承诺
l、本公司生产的产品免费保修期24个月
2、即在用户遵守仪器的储存和使用规则的条件下，产品因制造质量不良或者不能正常工作时，本公司无偿为用户维修，严重者可以给客户更换产品，但下列情况除外：
3、 因不正确使用或不遵守使用条件而引起的故障
4、自行拆卸传感器，影响产品的使用性能
5、产品出现使用问题时，公司承诺不分任何原因，无条件的首先解决问题，让客户满意，然后再根据具体原因和客户沟通维保中涉及的费用问题。
6、说明：拉头部位有M5内螺纹
保修承诺：
我公司产品自合格出厂之日起，免费保修2年，终身维修。在免费保修期内产品发生非人为质量问题，我公司为客户提供免费维修。如产品在免费保修期外出现故障，维修服务只适当收取材料成本费。在保修期内，以下情况将实行有偿维修服务：
1、由于人为或不可抗拒的自然现象而发生的损坏。
2、由于拉绳电子尺操作不当而造成的故障或损坏。
3、由于对产品不正确的安装，经他人维修而损坏。
